Mehrere Busse laden an KeContact DCL10 Pillar Ladestationen vor einem modernen Gebäude.

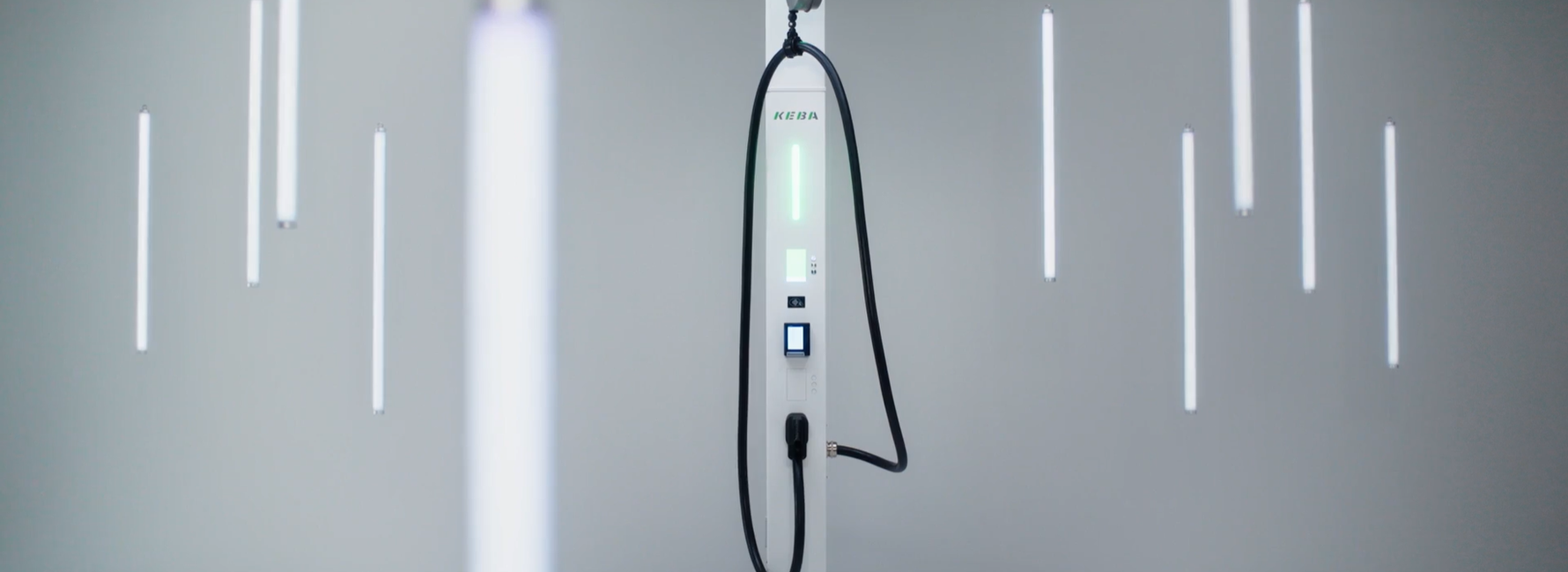

KeContact DCL10 Pillar

Die kompakte Schnellladesäule

Fast Charging speziell für LKW und Busse

Ob auf dem Betriebshof der Spedition oder dem Omnibusbahnhof - wo viele E-Busse und E-LKW laden, ist minimaler Flächenverbrauch sehr wichtig. Genau dafür hat KEBA den KeContact DCL10 Pillar entwickelt. Sein Name ist Programm - der Dispenser ist mit seiner schlanken, hohen Bauart eine buchstäbliche Ladesäule. In Kombination mit einem langen Kabel und der besonderen Kabelaufhängung lassen sich somit unterschiedliche und vor allem sehr E-Fahrzeuge wie Busse und E-Trucks besonders einfach anstecken - egal, wo sich ihre Ladebuchse befindet.

Die Vorteile auf einen Blick

  • Minimale Stellfläche von <0,5 m²
  • Einfache und kostengünstige Installation
  • Hohe Servicefreundlichkeit
  • Niedrige Betriebskosten dank ungekühltem Kabel
  • Praktische Handhabung dank optionalem 8-Meter-Ladekabel mit Kabelmanagement
  • Auto Charge: Authentifizierung nach ISO 15118 automatisch per Fahrzeug-ID

Alles unter Kontrolle.
Dank KEBA Service Portal.

Praxisorientierte Ladeinfrastruktur hört bei zuverlässiger Hardware und intelligenter Regelung nicht auf. Im KEBA Service Portal lassen sich alle Ladestationen, die IDs der Nutzer:innen sowie die Ladestromtarife für Direktzahlung verwalten.

Zudem helfen Fehlermeldungen und tiefgreifende Analysemöglichkeiten dabei, Ausfallzeiten minimal zu halten. Das ist wichtig für CPOs, aber besonders für Flotteninhaber, deren Fahrzeuge rund um die Uhr im Einsatz sind und daher zuverlässig laden müssen.

Starkes Team

KeContact DCU10 - die passende Power Unit zum KeContact DCL10

Der KeContact DCL10 Pillar ist ein Dispenser. Die eigentliche Ladeleistung liefert ein separater Gleichrichter, der den Wechselstrom aus dem Netz in Gleichstrom für den Akku der E-Fahrzeuge umwandelt. Dafür gibt es von KEBA die KeContact DCU10 Power Unit.

Dabei handelt es sich um eine extrem performante Leistungselektronik in einem wetterfesten und äußerst kompakten Gehäuse. Eine Power Unit kann bis zu vier Ladepunkte mit Energie versorgen, wobei die Gesamtleistung 320 kW beträgt und sich frei verteilen lässt.

Flexible Installation

  • Die kompakten Abmessungen und das geringe Gewicht des KeContact DCL10 Pillar und der KeContact DCU10 Power Unit erlauben eine einfache und flexible Installation.
  • Weiterer Vorteil: Die Entfernung zwischen der KeContact DCU10 Power Unit und dem KeContact DCL10 Pillar kann bis zu 70 Meter betragen.

Beliebig skalierbar

Ladeinfrastruktur mit dem KeContact DCL10 Pillar lässt sich beliebig skalieren. Pro KeContact DCU10 Power Unit  können bis zu vier DCL10 Pillar angeschlossen werden.

AFIR-konforme Direktzahlung

Bezahlen wie an der Supermarktkasse: schnell, einfach und ohne Mitgliedschaft, Abo oder ähnliches. Das bedeutet für Ihre Kund:innen maximalen Bezahlkomfort und für Sie als Ladepunktbetreiber geringere Unterhaltskosten.

Ihre Nutzer:innen bezahlen mit:

Grünes Symbol einer Bankkarte mit einem Chip – steht für Debit- und Bankkarten.

Debit- und Bankkarten

Grünes Symbol einer Kreditkarte mit Chip und Magnetstreifen – steht für Kreditkarten.

Kreditkarten

Grünes Symbol einer Karte mit Prozentzeichen – steht für Flotten- und Kundenkarten.

Flotten- und Kundenkarten

Zukunftssicher

Grünes Symbol einer Hand mit Schraubzwinge – symbolisiert modulare Produkt- und Servicelösungen.

Modulare Produkt-/
Servicelösungen

Volle Flexibilität: skalierbare und modernisierbare Systemprodukte

Grünes Symbol eines Ladekabels mit Stecker – steht für Kundenservice auf höchstem Niveau.

Kundenservice auf höchstem Niveau

Keine Bindung und maximaler Bezahlkomfort

Grünes Symbol mit Desktop-Computer und Smartphone – symbolisiert maximale Wirtschaftlichkeit.

Maximal wirtschaftlich

Schnelle Rentabilität - keine zwingenden Backend-Kosten

Grünes Symbol mit zwei Händen, die eine elektrische Ladung halten – steht für die Eignung für kommende EV-Generationen.

Fit für kommende EV-Generationen

Lädt auch künftige Fahrzeuge dank Spannungen bis 920 V

KeContact DCL10 Pillar
Technische Daten DC
Nennspannungmax. 1000 VDC
Nennstrom Peak (max. Ladestrom)500 A
Nennleistung Maximum480 kW
LadesteckerCCS Combo-2
Technische Daten Gehäuse
AbmessungenH/B/ T: 2510/ 200/460 mm
(inkl. Kabelmanagement)
H/B/ T: 2005 / 200/ 200 mm
(ohne Kabelmanagement)
Gewicht (max.)203 Kilogramm
Montageort/-artinnen/außen, Bodenmontage
auf Betonsockel (Fundament)
Luftfeuchtigkeit (relativ)5-95% nicht kondensierend
TemperaturbereicheUmgebungsbedingungen / Betrieb / Lagerung / Transport:
- 25 bis + 45 °C
Gehäuse /SchutzartEdelstahl 1.4301 (AISI 304), Robustes Design (IP55), weiß pulverbeschichtet
Kundenspezifisches DesignJa, ab Mindestbestellmenge
Bedienung
Display AnzeigeJa
Displaygröße (Zoll)5”
BedienungTasten
BarrierefreiOptional
Statusanzeige
(Ladestatus für Nutzer)
Status-LED an der Säule,
via 5” Display, via Online-Zugriff
Ladekabel
Abgänge (DC)1
Ladepunkte1
Anzahl Ladekabel 1
Ladekabel mit Flüssigkeitskühlung-
Simultanes Laden mehrerer Fahrzeuge-
Kabellänge 5 m (ohne Kabelmanagement) und
5 m / 8 m (mit Kabelmanagement)
Abrechnungssystem bzw. Authentifizierungsmethode
NFC ReaderOptional
Energiezähler (MID)Optional
Authentifizierung LadevorgangRFID, OCPP, Fahrzeug-ID (MAC), free-charge
Zahlungsmöglichkeiten
(App, Karte, etc)
1. RFID-Karte
2. Kredit-/Debitkarten (Mastercard, VISA), Maestro /Bankomat (abhängig von Acquiring Bank)
3. Mobile Payment (Google Pay /Apple Pay)
DirektzahlungOptional
Zahlungsterminal Hardware Worldline VALINA
Normen & Zertifizierungen
Erfüllt nachweislich folgende Richtlinien Nach Erhalt des Prüfberichtes erfüllt
Erfüllt Fachgrundnormen:In Bearbeitung
IEC 61851-1In Bearbeitung
IEC 61851-23In Bearbeitung
IEC 61851-21-2:2018In Bearbeitung
DIN SPEC 70121:2014Ja
DIN EN ISO 15118-1/2Ja
MID & Mess- und EichrechtJa
IEC 62196-3Ja, über Ladekabel-Hersteller
Extras
Schnittstelle für LastmanagementJa, Modbus TCP über zugehörige Power Unit
Werbeanzeige einspielbarJa
BetreiberportalStandortunabhängige Selbstverwaltung
via Online-Zugriff
UpdatefähigJa

Beispielaufbau 1

  • 2x KeContact DCL10 Pillar
  • 1x KeContact DCU Power Unit  Dual 240

Max. Ladeleistung je Ladepunkt bei einfacher Auslastung (1 Fahrzeug lädt):  240 kW@1000 V

Max. Ladeleistung je Ladepunkt bei zweifacher Auslastung (2 Fahrzeuge laden gleichzeitig) : 120 kW@1000 VDC

Beispielaufbau 2

  • 1x KeContact DCL10 Pillar
  • 1x KeContact DCU Power Unit 120

Max. Ladeleistung je Ladepunkt: Immer garantiert 160 kW@1000 VDC

Beispielaufbau 3

  • 4x KeContact DCL10 Pillar
  • 1x KeContact DCU Power Unit Quadruple 240

Max. Ladeleistung je Ladepunkt bei einfacher Auslastung (ein Fahrzeug lädt):  240 kW@1000 VDC

Max. Ladeleistung je Ladepunkt bei zweifacher Auslastung (zwei Fahrzeuge laden gleichzeitig) : 120 kW@1000 VDC

Max. Ladeleistung je Ladepunkt bei vierfacher Auslastung (vier Fahrzeuge laden gleichzeitig) : 60 kW@1000 VDC
