Schritt-für-Schritt-Anleitung für Elektriker:innen und Installationsbetriebe

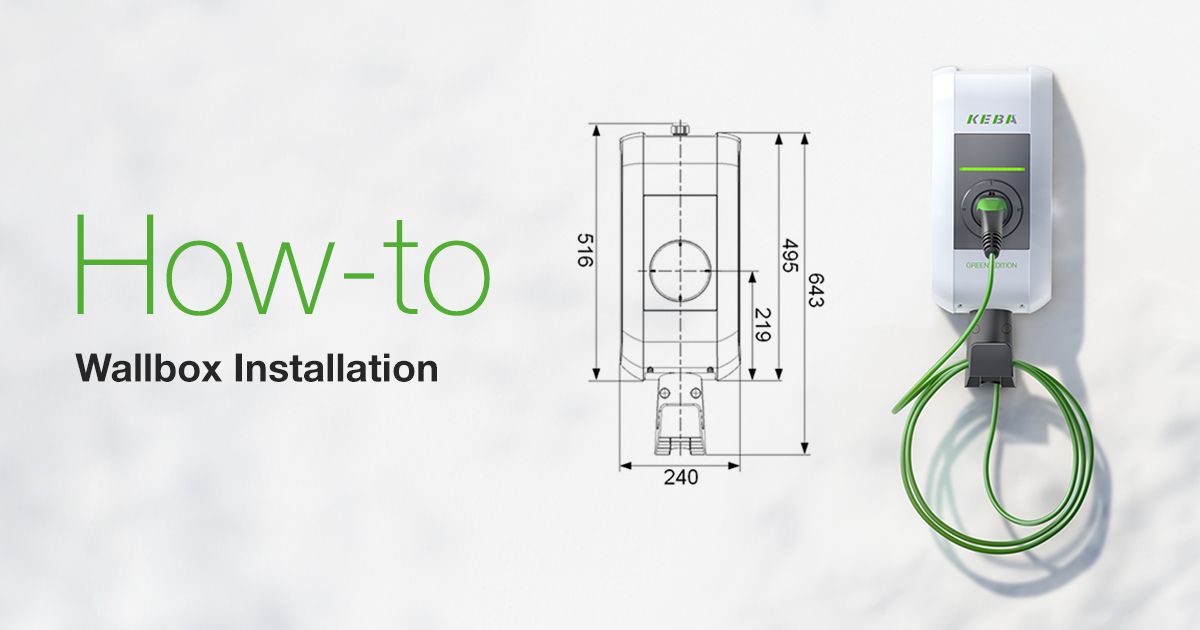

So installiert man eine KEBA KeContact P30-Wallbox richtig

  • Wissen
  • Laden
  • Privat
Die passende Ladestation ist endlich da. Bevor damit geladen werden kann, muss sie befestigt, angeschlossen und in Betrieb genommen werden. Wir erklären, wie die Installation einer Wallbox sicher vonstatten geht – wozu auch der Anschluss durch einen Elektrofachbetrieb gehört.

Hinweis: KEBA übernimmt keine Haftung für Schäden infolge einer nicht fachgerechten Montage. Wir empfehlen die Installation der Wallbox nur durch einen zertifizierten Installationsbetrieb.

Die Planung ist abgeschlossen, alle Vorarbeiten sind erledigt, die Wallbox ist da - man muss sie nur noch installieren. Was bei der Installation zu beachten ist, verraten wir hier.

Schritt 1: Strom aus!

Bevor mit der Installation der Wallbox begonnen wird, muss die Zuleitung stromlos gelegt werden. Alles andere wäre lebensgefährlich.

Schritt 2: Montage an der Wand vorbereiten – Höhe festlegen, Löcher bohren

In den meisten Fällen wird eine Wallbox an einer Mauer befestigt, z.B. zuhause in der Garage. Damit sie dort gut hält, kommen Schrauben und Dübel zum Einsatz. Die sind bei unseren Wallboxen Teil des Lieferumfangs. Genauso wie eine Bohrschablone, mit der die Position der benötigten Löcher an der Wand markiert werden kann An dieser kann man zudem eine Wasserwaage anlegen, um später die orthogonale Ausrichtung der Wallbox zu gewährleisten.

Damit die Wallbox auch von Rollstuhlfahrer:innen gut genutzt werden kann, empfehlen wir, die Oberkante der Schablone bei maximal 140 cm anzulegen. Ein wenig mehr Höhe bringt etwas mehr praktische Kabelreichweite und damit mehr Flexibilität beim Laden unterschiedlicher E-Autos.

Sind die Löcher gebohrt und die Dübel gesetzt, kommen bei KEBA-Wallboxen Stockschrauben zur sicheren Fixierung zum Einsatz. So lässt sich das Wallbox-Gehäuse später sicher und präzise mit Schraubmuttern befestigen.

Schritt 3: Vorbereitung der Wallbox

Da Wallboxen aus Platzgründen zusammengebaut geliefert werden, muss man jetzt das Gehäuse von der Abdeckung trennen sowie Abdeckungen im Inneren lösen bzw. abschrauben. Die Eintrittsöffnung für die Stromleitung ist bei KEBA-Wallboxen als Sollbruchstelle ausgeführt. Warum? Weil es bei unseren Ladestationen zwei potenzielle Leitungszugänge gibt – eine oben und eine hinten.
Für die Nutzung der Zuleitung von hinten (siehe Video oben) wird die hintere Öffnung durchgebrochen und dort der mitgelieferte Doppelmembranstutzen eingesetzt. Den muss man zuvor so knapp aufschneiden, dass das Kabel mitsamt Kabelmantel nun sehr stramm durchgeführt werden kann. So wird der Eintritt von Feuchtigkeit zuverlässig verhindert.

Erfolgt die Zuleitung von oben, kommt eine Kabelverschraubung zum Einsatz, die den Kabeleintritt sicher abdichtet. Hier geht's zum Installationsvideo bei einer Kabeleinführung von oben.

Expertentipp: Vor der Montage an der Wand sollte die Wallbox schon am Installationsort gelegen haben. Diese Akklimatisierung verhindert die Bildung von Kondenswasser im Inneren.

Schritt 4: Befestigung der Wallbox

Wir legen unseren Ladestationen Unterlegscheiben für die Muttern bei und zusätzlich größere Unterlegscheiben, um Unebenheiten der Mauer auszugleichen. Damit lässt sich außerdem ein Abstand zwischen Mauer und Wallbox herstellen, was vor allem bei der Außenmontage zwingend notwendig ist: Regenwasser kann so hinter dem Wallboxgehäuse ungehindert ablaufen.

Bei uns gibt es auch Standsäulen, um die Wallboxen unabhängig von einer Wand aufhängen zu können.

Schritt 5: Stromanschluss

Nun folgt der Teil, der unbedingt den Einsatz einer Elektrofachkraft notwendig macht: die Verdrahtung, also der Anschluss der Ladestation an den Strom.

Dabei werden die 5 Kabelenden für 11 bzw. 22 kW Ladeleistung bei 3-phasigem Anschluss (oder 3 Kabelenden für einphasiges Laden) auf 12 mm abisoliert und in die vorgesehenen Federzugklemmen eingeführt.

Genauso wichtig ist aber die vorgelagerte Arbeit des Elektrikers bzw. der Elektrikerin an der Zuleitung: Eine Ladestation mit 16 A Nennstrom braucht einen Kabelquerschnitt von mindestens 5 x 2,5 mm2, eine Wallbox mit 32 A gar 5 x 6 mm2. Anders als eine weniger gut geschützte Haushaltssteckdose muss eine Wallbox über einen separaten FI/LS-Schalter abgesichert sein. D.h., auf diesem Stromkreis dürfen sich keine anderen Verbraucher befinden! Bei KEBA-Wallboxen ist dank der integrierten Gleichfehlerstromüberwachung ein günstiger FI-Schalter vom Typ A ausreichend.

Übrigens: Für die Nutzung von selbstproduziertem PV-Strom gibt es von KEBA hier eigene Zusatzprodukte sowie Installationshinweise.

Für optimales Laden mit Photovoltaikstrom

zur PV EDITION

Schritt 6: Strom ein!

Nachdem die Klemmenabdeckung wieder montiert wurde, kann der Strom eingeschaltet werden und die eigentliche Konfiguration beginnen. Für die Konfiguration unserer Wallboxen haben wir ein Video-Tutorial verfasst. Für unsere Wallboxen der x-series gibt es zudem eine eigene Anleitung.
Außerdem kann man jetzt noch eine für den Remote-Einsatz benötigte SIM-Karte einsetzen, um die Wallbox auch ohne WLAN-Netz steuern zu können bzw. Daten abzurufen.

Schritt 7: Abdeckung anbringen – E-Auto kann geladen werden

Nun kann die Gehäuseabdeckung wieder befestigt werden und die Ladestation ist für das Laden von Elektroautos und anderen E-Fahrzeugen einsatzbereit.

Konnektive KEBA-Wallboxen der c- und x-series können darüber hinaus über die KEBA eMobility App mit einer eigenen ID versehen, gesteuert und auch ausgelesen werden.
