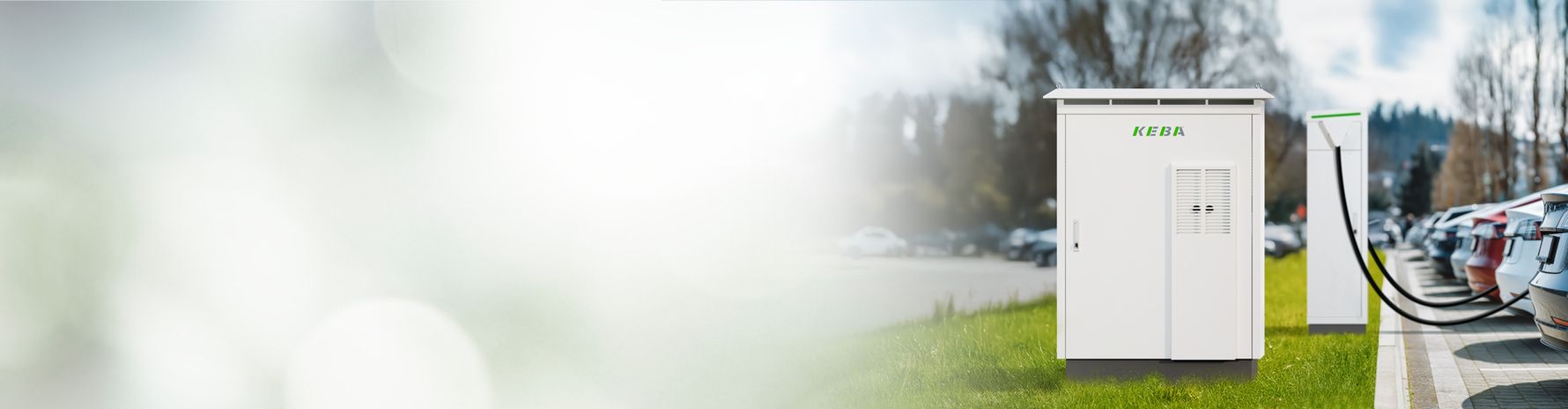

KeContact DCU10
Power Unit

Puissance modulaire pour le parc de recharge

Le moteur de puissance pour les stations de recharge DC

Convertisseur AC/DC pour une recharge rapide et évolutive

Lorsqu’un grand nombre de points de recharge rapide est nécessaire, une combinaison de distributeurs — les bornes de recharge — et d’électronique de puissance séparée constitue la meilleure solution. En effet, toutes les stations de recharge n’ont pas besoin de leur propre convertisseur AC/DC performant, ce qui permet à ce système modulaire de réduire les investissements. De plus, il est ainsi constamment extensible et modernisable, offre une répartition libre de la puissance et une gestion de charge, tout en permettant des puissances de pointe très élevées grâce à la mutualisation. Notre KeContact DCU10 est une unité électronique puissante de ce type, qui combine 2 x 4 stacks avec une puissance de sortie de 40 kW chacun pour un total maximal de 320 kW.

Les avantages en un coup d’œil

320 kW de puissance, répartissable librement sur jusqu’à quatre bornes de recharge
En mode tandem, jusqu’à 640 kW de puissance de pointe sur un seul point de charge
Installation simple et économique
Design compact avec une faible empreinte au sol (coque de seulement 1 250 x 430 mm)
Coûts de maintenance réduits et haute disponibilité grâce à l’accès ouvert pour des prestataires de service externes

Demandez conseil dès maintenant

Tout sous contrôle.
Grâce au portail de service KEBA.

Une infrastructure de recharge orientée terrain ne s’arrête pas à un matériel fiable et une gestion intelligente.
Dans le portail de service KEBA, vous pouvez gérer toutes les stations de recharge, les identifiants des utilisateurs ainsi que les tarifs de recharge pour le paiement direct.

De plus, les alertes en cas de panne et les possibilités d’analyse approfondie aident à minimiser les temps d’arrêt. Cela est important pour les opérateurs de points de charge (CPO), mais surtout pour les gestionnaires de flotte dont les véhicules sont utilisés 24h/24 et doivent donc se recharger de manière fiable.

Une équipe performante

L’unité d’alimentation KeContact DCU10 et les distributeurs adaptés

KeContact DCS10 Satellite Charger

Borne de recharge pour une puissance maximale

Deux points de charge
Option avec câble refroidi jusqu’à 640 kW
Écran tactile avec options de paiement conformes à l’AFIR

KeContact DCL10 Pillar

Borne de recharge pour flottes de camions électriques et bus électriques

Conception fine pour une surface d’installation minimale
Idéal pour bus et camions grâce à un câble de 8 mètres
Recharge jusqu’à 320 kW

Grande flexibilité d’installation

Jusqu’à 70 m de distance entre l’unité d’alimentation et la station de recharge

La distance entre l’unité d’alimentation KeContact DCU10 et les bornes de recharge DC KeContact peut atteindre jusqu’à 70 mètres. Cela présente de grands avantages, notamment pour les centres de distribution où l’espace est très limité. Les unités d’alimentation peuvent ainsi être installées loin des emplacements de recharge eux-mêmes.

Extension facile

Jusqu’à 4 points de charge par unité d’alimentation

L’infrastructure de recharge peut être facilement étendue avec l’unité d’alimentation KeContact DCU10.

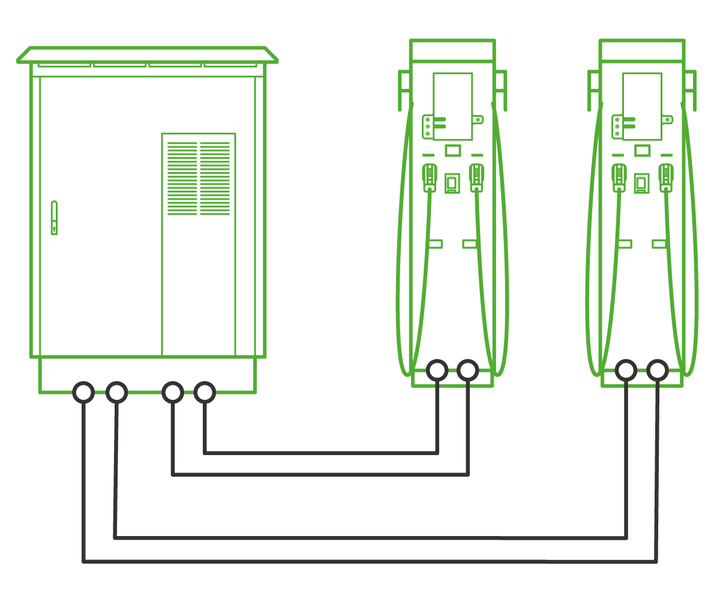

Alors qu’un chargeur compact avec électronique de puissance intégrée offre de manière permanente seulement deux points de charge, la combinaison d’une unité de puissance et de bornes de recharge apporte plus de flexibilité : au départ, par exemple, seulement deux distributeurs (ou un distributeur avec plusieurs points de charge) peuvent être installés et connectés.
Lorsque les besoins augmentent, deux points de charge supplémentaires peuvent être ajoutés.
Jusqu’à quatre distributeurs comme le DCL10 Pillar ou deux distributeurs avec chacun deux points de charge comme le DCS10 Satellite Charger peuvent ainsi être alimentés en courant continu.
La puissance peut être répartie librement et entièrement variable entre tous les points de charge.

À l’épreuve du futur

Solutions modulaires de produits-/
services

Flexibilité totale : produits système évolutifs et modernisables

Service client de premier ordre

Sans engagement et confort de paiement maximal

Rentabilité maximale

Retour sur investissement rapide – pas de coûts backend obligatoires

Prêt pour les prochaines générations de VE

Recharge également les futurs véhicules grâce à des tensions allant jusqu’à 920 V

	KeContact DCU10 Power Unit
Données techniques AC (entrée)		Données techniques AC (entrée)
Tension d’entrée	528 V_AC (260-528 V/3 P)
Tension nominale	400 V_AC
Courant nominal	360 A
Fréquence nominale	50 Hz / 60 Hz
Facteur de puissance	0,98
Puissance nominale	247 kW
Alimentation par câble	Partie inférieure
Données techniques DC (sortie)		Données techniques DC (sortie)
Tension nominale	1000 V_DC
Courant nominal de pointe (courant de charge max.)	500 A
Puissance nominale (maximum)	320 kW
Sorties	2 (double) ou 4 (quadruple)
Données techniques du boîtier		Données techniques du boîtier
Dimensions	H/L/P : 1 850 mm / 1 250 mm / 430 mm (empreinte au sol) 1 850 mm / 1 390 mm / 545 mm (incl. débord de toit)
Poids (max.)	420 kg
Boîtier / indice de protection	Acier inoxydable 1.4301 (AISI 304), revêtement en poudre, IP44
Design personnalisé	Couleur de base et pelliculage
Conditions d’installation		Conditions d’installation
Type de montage	Montage au sol sur fondation en béton ou en plastique (vendue séparément)
Humidité relative	5 % - 95 % (sans condensation)
Plage de température (sans exposition directe au soleil)	-25 °C à +45 °C (fonctionnement, stockage, transport)
Interfaces		Interfaces
Connexion Ethernet	RJ45, taux de transfert de données : 10/100/1000 Mbit/s
Communication mobile \[4G/LTE]	Routeur avec 1 ou 2 emplacements SIM Bandes LTE : B1, B3, B5, B7, B8, B20 (LTE-FDD), B40 (LTE-TDD) Débit : LTE Cat 4 jusqu’à 150 Mbps en téléchargement / 50 Mbps en upload Carte SIM : Micro-SIM (3FF), recommandée industrielle/M2M
Entrée contact sec (sans potentiel)	Connexion pour contact sec externe, sans potentiel pour commande par l’opérateur réseau
Normes et certifications		Normes et certifications
Conforme aux directives suivantes, preuves disponibles (rapports d’essai fournis) :	Directive basse tension (2014/35/UE) Directive CEM (2014/30/UE)
Conforme aux normes techniques suivantes :	IEC 61851-1 IEC 61851-23 IEC 61851-21-2:2018

Exemple de configuration 1

1x unité d’alimentation KeContact DCU
2x colonnes KeContact DCL10 Pillar

Puissance de charge maximale par point de charge en utilisation simple (1 véhicule en charge) : 320 kW @ 1000 V

Puissance de charge maximale par point de charge en double utilisation (2 véhicules en charge simultanément) : 160 kW @ 1000 VDC

Exemple de configuration 2

1x unité d’alimentation KeContact DCU Quadruple 2404x
KeContact DCL10 Pillar

Puissance maximale par point de charge en utilisation simple (un véhicule en charge) : 320 kW @ 1000 VDC

Puissance maximale par point de charge en double utilisation (deux véhicules en charge simultanément) : 160 kW @ 1000 VDC

Puissance maximale par point de charge en quadruple utilisation (quatre véhicules en charge simultanément) : 80 kW @ 1000 VDC
